一、消防泵專用控制柜概述
消防泵控制柜以的PHR1型智能數字式電機軟起動器作為主要控制器件組成的。用于兩臺消防水泵運行一臺消防水泵備用的起動控制設備。當運行的消防水泵故障停機后，則備用消防水泵自動投入運行，保證消防水泵的可靠供給。 消防水泵控制柜具有減少起動電流對電網的沖擊，降低了自備發電機的容量，滿足電網波動要求。降低水泵起動沖動轉矩，保證電機可靠迅速的起動。降低電機及水泵的故障率，延長電機及水泵的使用壽命。具備電機軟停車功能，消除水泵停泵時的水錘現象，是消防水泵控制的理想產品。
二、消防泵專用控制柜技能參數
1、電源電壓：交流50Hz，380V
2、電動機功率：5.5Kw以上鼠籠式三相異步電動機;
3、起動方式：電壓斜坡，限流型和轉矩控制器，任意自選;
4、停車方式：正常停車為軟停車，故障停車為急停車;
5、環境溫度：-25°C～45°C
6、環境濕度：相對濕度93%無泠凝或滴水;
7、海拔高度：3000M
8、防護等級：IP40(可協議)
9、起動電流：2.5倍的電機額定電流;(可調)
10、極限電流：50kA
11、環境要求：無導電粉塵，無腐蝕性氣體，通風良好場合;
12、冷卻方式：自然風冷;
13、輸入接點：無源開關接點;
14、輸出接點：無源開關接點，～250V 3A;
三、消防泵專用控制柜控制柜結構尺寸
| 規格型號 | 被控電機功率 | 外形尺寸 | ||
| A | B | C | ||
| FSR1005-37 | 5.5-37 | 1700 | 700 | 450 |
| FSR1045-75 | 45-75 | 1800 | 800 | 450 |
| FSR1090-132 | 90-132 | 2200 | 1000 | 660 |
| FSR1160-200 | 160-200 | 2200 | 1000 | 660 |
| FSR1250-320 | 250-320 | 2200 | 1200 | 660 |

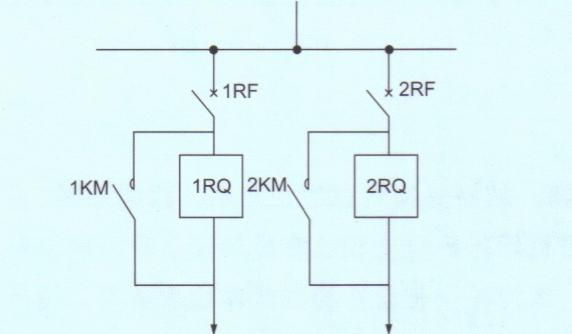

四、消防泵專用控制柜電氣原理說明
說明： 1、二臺消防泵一臺運行一臺備用，運用故障后備用臺立即自動投入。 2、二臺互為備用。 3、故障自復位
